AnIndoeller højspændingsbelastningskontaktspiller en kritisk rolle i moderne strømdistributionssystemer ved at muliggøre sikker belastningsomskiftning, isolering og driftskontrol i mellem- og højspændingsmiljøer. Denne dybdegående vejledning forklarer, hvordan indendørs højspændingsbelastningsafbrydere fungerer, deres kernekomponenter, nøglefordele, anvendelsesscenarier, udvælgelseskriterier, relevante standarder og bedste praksis for installation og vedligeholdelse. Træk på brancheerfaring og praktisk indsigt fraToonice, hjælper denne artikel ingeniører, projektledere og indkøbsprofessionelle med at træffe informerede beslutninger i overensstemmelse med sikkerhed, pålidelighed og langsigtet ydeevne.
Indholdsfortegnelse
- 1. Hvad er en indendørs højspændingsbelastningskontakt?
- 2. Hvordan virker en indendørs højspændingsbelastningskontakt?
- 3. Nøglekomponenter i en indendørs højspændingsbelastningskontakt
- 4. Almindelige typer indendørs højspændingsbelastningsafbrydere
- 5. Typiske anvendelser i strømdistributionssystemer
- 6. Fordele ved at bruge indendørs højspændingsbelastningsafbrydere
- 7. Belastningskontakt vs. afbryder vs. afbryder
- 8. Standarder og tekniske specifikationer
- 9. Sådan vælger du den rigtige indendørs højspændingsbelastningskontakt
- 10. Best Practices for installation og vedligeholdelse
- 11. Ofte stillede spørgsmål (FAQ)
- 12. Konklusion

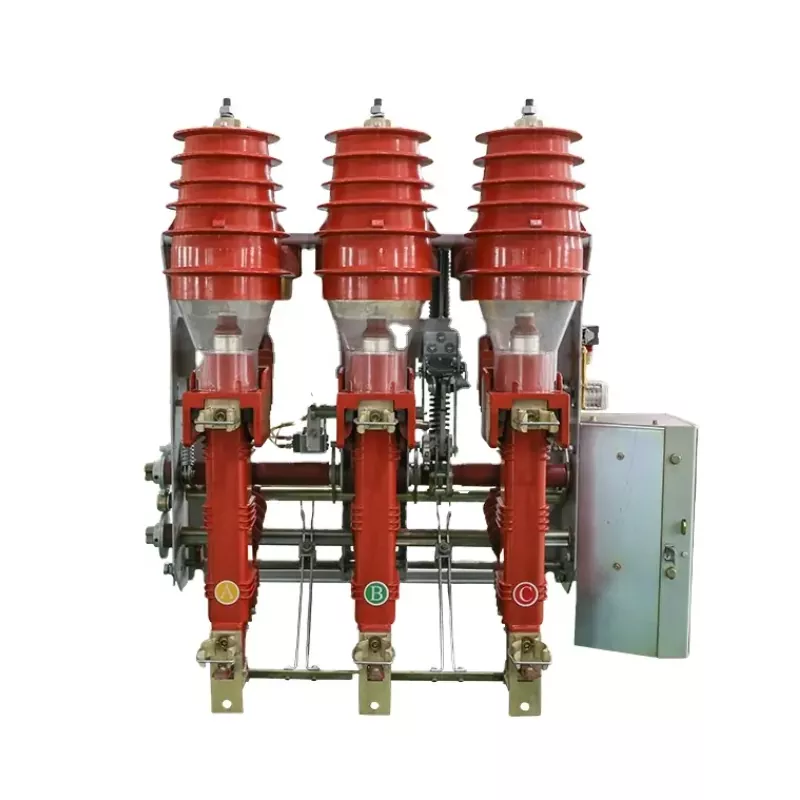

1. Hvad er en indendørs højspændingsbelastningskontakt?
AnIndendørs højspændingsbelastningskontakter en koblingsenhed designet til at lave, bære og bryde elektriske strømme under normale belastningsforhold i indendørs mellem- og højspændingsstrømsystemer. I modsætning til afbrydere er belastningsafbrydere ikke beregnet til at afbryde høje kortslutningsstrømme, men de giver pålidelig omskiftning ved belastning og sikker isolering.
Disse afbrydere er typisk installeret i indendørs miljøer såsom transformerstationer, koblingsrum, industrianlæg, kommercielle bygninger og forsyningsanlæg, hvor plads, sikkerhed og driftssikkerhed er afgørende.
2. Hvordan virker en indendørs højspændingsbelastningskontakt?
Funktionsprincippet for en indendørs højspændingsbelastningsafbryder er baseret på kontrolleret lysbueslukning under koblingsoperationer. Når kontakten åbner eller lukker under belastning, dannes der en lysbue mellem kontakterne. Afhængigt af kontaktdesignet slukkes denne lysbue ved hjælp af specifikke medier og teknikker.
Vigtige betjeningstrin
- Betjeningsmekanismen igangsætter kontaktbevægelse.
- Hovedkontakterne adskiller eller lukker under belastningsstrøm.
- En lysbue dannes og føres ind i et lysbueslukningskammer.
- Buen afkøles, forlænges eller slukkes, indtil strømafbrydelsen er fuldstændig.
Almindelige lysbueslukningsmetoder omfatter luft-, SF₆-gas- og vakuumteknologier, der hver tilbyder forskellige ydeevne og miljømæssige egenskaber.
3. Nøglekomponenter i en indendørs højspændingsbelastningskontakt
- Hovedkontakter:Led og afbryd belastningsstrøm.
- Bueslukningssystem:Sikrer sikker strømafbrydelse.
- Driftsmekanisme:Manuel eller motordrevet styring.
- Isoleringsstruktur:Understøtter højspændingsmodstandsevne.
- Aflåsningssystem:Forhindrer forkerte operationer.
4. Almindelige typer indendørs højspændingsbelastningsafbrydere
| Type | Bue medium | Hovedtræk | Typisk spændingsområde |
|---|---|---|---|
| Luftbelastningskontakt | Luft | Enkel struktur, økonomisk | Op til 12 kV |
| SF₆ belastningskontakt | SF₆ gas | Fremragende bueslukning, kompakt | 12–40,5 kV |
| Vakuumbelastningskontakt | Vakuum | Lang elektrisk levetid, miljøvenlig | Op til 40,5 kV |
5. Typiske anvendelser i strømdistributionssystemer
Indendørs højspændingsbelastningsafbrydere bruges i vid udstrækning på tværs af forskellige sektorer:
- Indendørs transformerstationer og koblingsanlæg
- Industrielle eldistributionsnetværk
- Kommercielle og private elsystemer
- Vedvarende energiprojekter
- Forsynings- og infrastrukturfaciliteter
I moderne systemer fungerer disse kontakter ofte i kombination med sikringer for at give både belastningskontrol og kortslutningsbeskyttelse.
6. Fordele ved at bruge indendørs højspændingsbelastningsafbrydere
- Høj driftssikkerhed
- Kompakt og pladsbesparende design
- Pålidelig belastningsskifteydelse
- Lavere omkostninger sammenlignet med afbrydere
- Nem integration i indendørs koblingsudstyr
Producenter kan lideTooniceoptimerer løbende disse fordele gennem avanceret design, streng kvalitetskontrol og overholdelse af internationale standarder.
7. Belastningskontakt vs. afbryder vs. afbryder
| Enhed | Belastningsskift | Kortslutningsbrud | Hovedfunktion |
|---|---|---|---|
| Belastningskontakt | Ja | Ingen | On-load kontrol og isolering |
| Strømafbryder | Ja | Ja | Fejlbeskyttelse |
| Afbryder | Ingen | Ingen | Synlig isolation |
8. Standarder og tekniske specifikationer
Indendørs højspændingsbelastningsafbrydere skal overholde anerkendte internationale og regionale standarder, herunder:
- IEC 62271-103
- IEC 62271-1
- GB/T 11022
- GB 3804
Overholdelse sikrer elektrisk sikkerhed, mekanisk udholdenhed og pålidelig langsigtet drift.
9. Sådan vælger du den rigtige indendørs højspændingsbelastningskontakt
- Nominel spænding og strøm
- Skiftefrekvens og driftscyklus
- Bueslukningsmiddel
- Installationsmiljø
- Overholdelse af standarder
- Producentens omdømme og support
For detaljerede produktspecifikationer kan du henvise til denne Indendørs højspændingsbelastningskontakt-ressource leveret af Toonice.
10. Best Practices for installation og vedligeholdelse
- Sørg for korrekt jording og isoleringsafstand
- Følg producentens installationsvejledninger
- Udfør rutinemæssige mekaniske og elektriske inspektioner
- Kontroller jævnligt låse- og betjeningsmekanismer
11. Ofte stillede spørgsmål (FAQ)
Q1: Kan en indendørs højspændingsbelastningskontakt afbryde fejlstrømmen?
Nej. Belastningsafbrydere er designet til normal belastningsskift. Fejlstrømafbrydelse kræver en afbryder eller sikringskombination.
Q2: Hvad er den typiske levetid?
Med korrekt vedligeholdelse kan indendørs højspændingsbelastningsafbrydere fungere pålideligt i 20-30 år.
Q3: Er vakuumbelastningsafbrydere miljøvenlige?
Ja. Vakuumteknologi eliminerer brugen af SF₆-gas og understøtter bæredygtige energisystemer.
12. Konklusion
Den indendørs højspændingsbelastningskontakt er en uundværlig komponent i moderne strømfordelingssystemer, der tilbyder sikker, pålidelig og omkostningseffektiv belastningskontrol til indendørs applikationer. Ved at forstå dets arbejdsprincipper, typer, standarder og udvælgelseskriterier kan systemdesignere og -operatører forbedre netværkssikkerheden og effektiviteten markant.
Som en betroet producent,Tooniceleverer højkvalitets indendørs højspændingsbelastningsafbrydere konstrueret til at opfylde globale standarder og forskellige applikationsbehov. Hvis du planlægger et projekt eller opgraderer dit strømsystem, er du velkommen til atkontakt osat udforske skræddersyede løsninger og professionel teknisk support.
