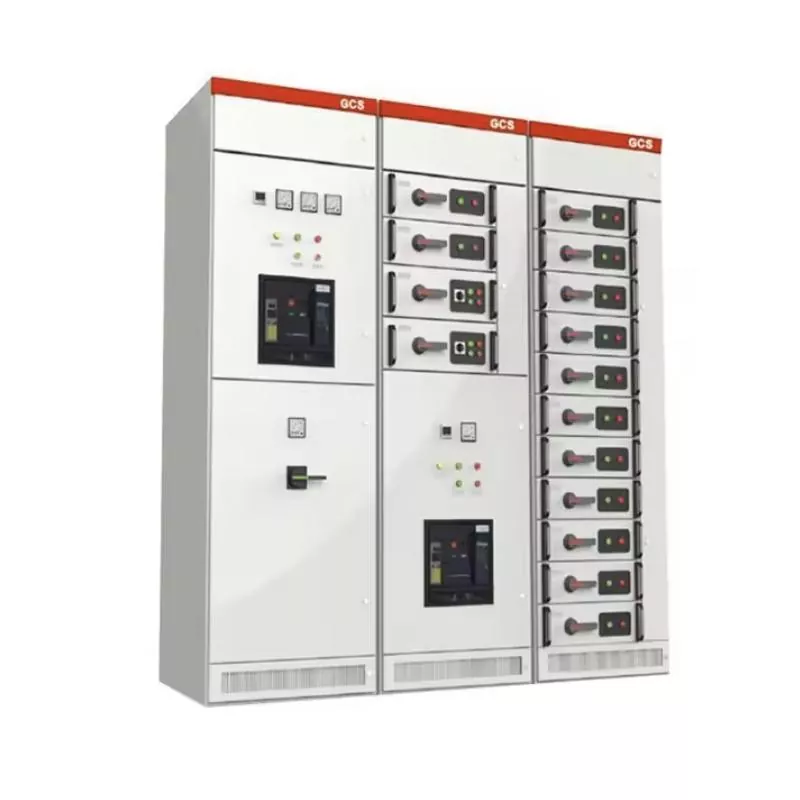

Hvad er de vigtigste komponenter i et switchgear -system?

I kraftsystemer er switchgear -systemer vigtige for at adskille, beskytte og styre elektrisk udstyr. Ved at undgå funktionsfejl og reducere afbrydelser garanterer de sikker og effektiv funktion af elektriske gitter. En godt designetswitchgearSystemet består af en række væsentlige dele, som hver er vigtig for dets drift. Vi undersøger de vigtigste elementer i et switchgear -system og deres betydning nedenfor.

1. Circuit Breakers

Kredsløb er en af ​​de mest kritiske komponenter i et switchgear -system. De tjener som automatiske beskyttelsesenheder, der afbryder elektrisk strømning i tilfælde af fejl som kortslutninger eller overbelastning. Disse enheder kan klassificeres i forskellige typer, herunder:

- Air Circuit Breakers (ACBS)

- Vakuumafbrydere (VCBS)

- SF6 -afbrydere

- Olieafbrydere

Hver type er velegnet til specifikke spændingsniveauer og applikationer.

2. Sikringer

Sikringer giver overstrømsbeskyttelse ved at bryde kredsløbet, når overdreven strøm strømmer gennem dem. De er enkle, omkostningseffektive løsninger til beskyttelse af elektrisk udstyr mod skader forårsaget af fejl.

3. Disconnectors (isolatorer)

Disconnectors eller isolatorer bruges til at sikre fuldstændig elektrisk isolering af et kredsløb til vedligeholdelsesformål. I modsætning til afbrydere har isolatorer ikke ARC-slukkende kapaciteter og må kun betjenes, når kredsløbet er energisk.

4. busbars

Busbarer er ledere, der distribuerer strømmen inden for enswitchgearsystem. Lavet af kobber eller aluminium giver de en lav modstandsvej for elektricitet til at strømme mellem komponenter, hvilket sikrer effektiv strømfordeling.

5. Instrumenttransformatorer

Instrumenttransformatorer, herunder strømtransformatorer (CTS) og spændingstransformatorer (VTS), bruges til at nedbryde høje strømme og spændinger til sikre niveauer til måling, beskyttelse og kontrol. De muliggør nøjagtig overvågning og måling af elektriske parametre.

6. Beskyttelsesrelæer

Beskyttelsesrelæer overvåger elektriske forhold og udløser afbrydere i tilfælde af abnormiteter såsom overstrøm, underspænding eller frekvensafvigelser. De er afgørende for at forhindre skader og sikre pålideligheden af ​​kraftsystemet.

7. Overspændingsarrestere

Overspændingsarrestere beskytter switchgear og andet elektrisk udstyr mod spændingsstigninger forårsaget af lynnedslag eller skifteoperationer. De hjælper med at opretholde systemstabilitet og forlængelse af udstyrets levetid.

8. Kontrolpanel og switches

Kontrolpanelet indeholder switches, indikatorer og kontrolenheder, der giver operatører mulighed for at overvåge og styreswitchgearsystem. Det giver den nødvendige grænseflade til kontrol af afbrydere og andre komponenter.

9. Indkapslinger og isolering

Switchgear -kabinetter giver fysisk beskyttelse og isolering for komponenter, der forhindrer elektriske farer og eksterne skader. De kan være luftisolerede, gasisolerede eller metalklædte, afhængigt af påføringen.

Afslutningsvis

Ethvert elektrisk netværk skal have et switchgear -system for at sikre strømfordeling, der er pålidelig, sikker og effektiv. Optimering af switchgear -ydelse og forbedring af systembeskyttelse kræver en forståelse af de væsentlige dele, der inkluderer afbrydere, sikringer, afbrydere, busbarer, transformatorer, relæer, bølgearrestere, kontrolpaneler og indhegninger. For at garantere systemets levetid og effektivitet skal disse dele få regelmæssig test og korrekt vedligeholdelse.
