Artikeloversigt: A Vakuum afbryder VCBer en kritisk koblings- og beskyttelsesenhed til mellemspændingselektriske systemer, der bruger et forseglet vakuumkammer som lysbueslukkende medium. Denne artikel forklarer, hvordan VCB-teknologi fungerer, dens vigtigste fordele, applikationsscenarier, driftsbetingelser og vigtige valgovervejelser for industriel strømdistribution. Baseret på de tekniske oplysninger leveret afToonice, denne vejledning er designet til at hjælpe ingeniører, el-entreprenører, distributører og indkøbsteams med bedre at forstå VCB-ydelse og applikationskrav.
Indholdsfortegnelse
- Hvad er en vakuumafbryder VCB?
- Hvordan virker en vakuumafbryder VCB?
- Hvad er de vigtigste fordele ved VCB-teknologi?
- Hvor bruges en vakuumafbryder VCB?
- Hvilke driftsbetingelser skal tages i betragtning?
- Hvordan skal du vælge den rigtige VCB?
- Ofte stillede spørgsmål om vakuumkredsløbsafbryder VCB
Hvad er en vakuumafbryder VCB?

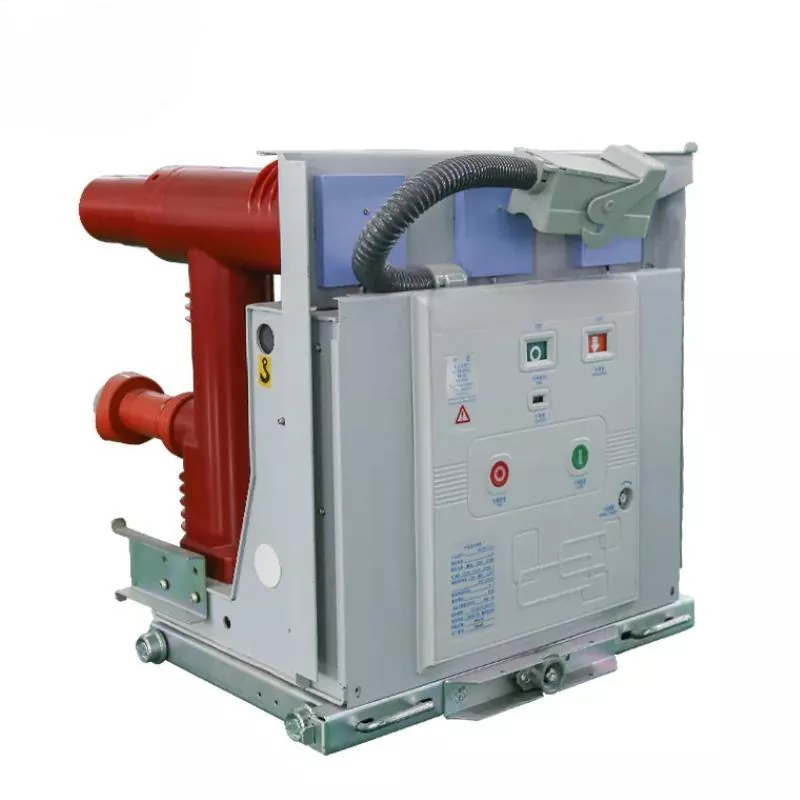

Toonice fremstiller og levererVakuum afbryder VCBløsninger designet til mellemspændingsstrømdistributionsapplikationer, hvor pålidelig kobling, elektrisk beskyttelse, hyppig drift og reduceret vedligeholdelse er vigtige. Ifølge producentens produktinformation er disse afbrydere velegnede til indendørs trefasede AC-systemer og kan anvendes i industri- og minevirksomheder, kraftværker, transformerstationer og andre distributionsnetværk.
En VCB bruger et vakuum som lysbueslukkende medium. De elektriske kontakter er lukket inde i en forseglet vakuumafbryder. Når afbryderen åbner under normal kobling eller en fejltilstand, adskilles kontakterne, og vakuummiljøet hjælper med at undertrykke den elektriske lysbue.
Denne konstruktion eliminerer behovet for konventionel olie som et lysbueslukningsmiddel og understøtter et kompakt, relativt let design. Det bidrager også til lave vedligeholdelseskrav, lav driftsstøj og lang elektrisk levetid.
For købere, der vurderer mellemspændingskoblingsudstyr, er Toonice Vacuum Circuit Breaker VCB derfor værd at overveje, når applikationen kræver pålidelig afbrydelsesydelse kombineret med hyppig koblingskapacitet.
Hvordan virker en vakuumafbryder VCB?
Driftsprincippet for en VCB er relativt ligetil, men dens ydeevne afhænger af præcist mekanisk og elektrisk design. Den primære koblingshandling foregår inde i vakuumafbryderen, hvor kontakterne er isoleret fra atmosfæriske forhold.
- Normal drift:De elektriske kontakter forbliver lukkede, så der kan strømme strøm gennem kredsløbet.
- Åbningskommando:Når en koblings- eller beskyttelseskommando modtages, adskiller betjeningsmekanismen kontakterne.
- Buedannelse:En midlertidig bue kan dannes, når kontakterne adskilles, men vakuummiljøet begrænser vedvarende lysbuedannelse.
- Bue udryddelse:Buen slukkes hurtigt, når strømmen nærmer sig sit naturlige nulpunkt.
- Dielektrisk genvinding:Isoleringsstyrken på tværs af kontaktgabet genoprettes hurtigt, hvilket hjælper med at forhindre, at lysbuen støder tilbage.
En vigtig egenskab er den relativt lille kontaktspalte. Toonices tekniske information bemærker, at en 10 kV VCB kan have en kontaktafstand på cirka 10 mm. En kompakt kontaktvandring reducerer det mekaniske arbejde, der kræves under driften og kan bidrage til en længere mekanisk levetid.
Hvad er de vigtigste fordele ved VCB-teknologi?
Vakuumafbrydelsesteknologi er blevet en vigtig løsning til mellemspændingsdistribution, fordi den kombinerer effektiv fejlafbrydelse med et forholdsvis enkelt driftsmiljø. De største fordele omfatter:
- Lav vedligeholdelse:Den forseglede vakuumafbryder kræver ikke rutinemæssig vedligeholdelse af lysbueslukkende medium, der kan sammenlignes med oliebaserede systemer.
- Kompakt konstruktion:Den lille kontaktvandring og det kompakte afbryderdesign hjælper med at reducere den samlede udstyrsstørrelse.
- Hurtig bueudryddelse:Lysbueperioden er kort og er typisk omkring en halv cyklus ifølge producentens produktinformation.
- Hurtig dielektrisk genvinding:Hurtig genopretning af isolationsstyrken understøtter pålidelig afbrydelse af fejlstrømme.
- Lang elektrisk levetid:Reduceret kontaktslid gør det muligt for afbryderen at understøtte gentagne koblingsoperationer.
- Lav driftsstøj:VCB'er kan være velegnede til installationer, hvor støj bør minimeres.
- Oliefri drift:Vakuumafbrydelse undgår brug af olie som lysbueslukningsmiddel.
- Kompakt og let design:Dette kan forenkle integrationen i passende mellemspændingsanlæg.
- Kapacitiv lastskifteevne:VCB'er kan anvendes til passende kapacitive belastningsomskiftningsapplikationer, når hele systemdesignet understøtter det.
| Ydelsesfaktor | VCB Karakteristik | Praktisk fordel |
|---|---|---|
| Lysbueslukningsmiddel | Vakuum | Oliefri afbrydelse og reducerede vedligeholdelseskrav |
| Kontaktgab | Cirka 10 mm for et 10 kV eksempel | Kompakt betjeningsmekanisme og kortere mekanisk vandring |
| Lysbuetid | Typisk omkring en halv cyklus | Hurtig afbrydelsesreaktion |
| Elektrisk levetid | Nominel strømafbrydelse kan overstige 5.000 operationer | Velegnet til hyppige skiftapplikationer |
| Fuld kapacitet afbrydelse | Cirka 30–50 operationer ifølge produktinformation | Understøtter gentagne fejlafbrydelser inden for specificerede klassifikationer |
| Opretholdelse | Lav | Reduceret servicearbejdsbyrde over udstyrets livscyklus |
Bemærk: Faktiske elektriske klassificeringer, holdbarhed, afbrydelseskapacitet, isolationsniveau og installationskrav skal altid verificeres i forhold til den specifikke VCB-model og gældende standarder.
Hvor bruges en vakuumafbryder VCB?
En Vakuum Circuit Breaker VCB er særligt velegnet til mellemspændingsdistributionssystemer, hvor elektrisk udstyr har brug for pålidelig styring og beskyttelse. Typiske anvendelser omfatter:
- Industrianlæg:Beskyttelse og kobling af mellemspændingsfødere, motorer, transformere og distributionsudstyr.
- Minedrift:Velegnet til strømfordelingssystemer, der kræver robust og gentagen koblingsydelse.
- Kraftværker:Anvendes til styring og beskyttelse af udvalgte mellemspændingskredsløb.
- Understationer:Integreret i passende koblingsarrangementer til fordelings- og beskyttelsesfunktioner.
- Distributionsnetværk:Anvendes hvor pålidelig kobling og fejlafbrydelse er afgørende.
- Vedvarende energisystemer:Passende VCB-konfigurationer kan bruges inden for vind- og solcelle-relaterede distributionssystemer, underlagt systemdesign og miljøkrav.
Produktinformationen leveret af Toonice beskriver VCB-udstyr til indendørs trefasede AC-systemer i 3–10 kV-området og angiver også, at vakuumafbrydere bruges på tværs af spændingsområder såsom 11–33 kV. Det betyder, at købere bør bekræfte den nøjagtige nominelle spænding og konfiguration af den valgte model i stedet for at behandle disse områder som universelle specifikationer.
Hvilke driftsbetingelser skal tages i betragtning?
Korrekt miljøvalg er afgørende for pålidelig mellemspændingsafbryderdrift. Temperatur, fugtighed, højde, elektromagnetisk interferens, vibrationer og stød kan alle påvirke udstyrets ydeevne og isoleringspålidelighed.
| Tilstand | Referencekrav | Udvælgelseshensyn |
|---|---|---|
| Driftstemperatur | Typisk -40°C til +40°C | Bekræft den faktiske models temperaturklassificering og indendørs/udendørs konfiguration. |
| Opbevaringstemperatur | -40°C til +85°C | Overvej lager- og transportforhold. |
| Relativ luftfugtighed | Dagligt gennemsnit ≤95%; månedligt gennemsnit ≤90 % | Brug fugtbeskyttelse, hvor der kan opstå kondens. |
| Højde | Typisk refereret op til 1.000–2.000 m | Installationer i stor højde kan kræve særlige isolerings- og tætningshensyn. |
| EMI | Potentiel interferens fra lyn og omformere | Overvej foranstaltninger til afskærmning, jordforbindelse og filtrering. |
| Vibration og stød | Ansøgningsafhængig | Vurder mekaniske forhold, især i udendørs eller seismiske områder. |
For projekter med høj luftfugtighed, ekstreme temperaturer, stor højde eller betydelige vibrationer, bør indkøbsteams kommunikere de komplette betingelser på stedet til VCB-producenten før det endelige valg af model.
Hvordan skal du vælge den rigtige VCB?
At vælge en VCB bør involvere mere end at sammenligne indkøbspriser. Afbryderen skal matche de elektriske egenskaber og miljøforhold for det komplette strømdistributionssystem.
- Bekræft nominel spænding:Vælg en afbryder, der passer til systemspændingen og det nødvendige isolationsniveau.
- Tjek nominel strøm:Sørg for, at den kontinuerlige strømstyrke opfylder den maksimale forventede belastning.
- Evaluer kortslutningskrav:Afbrydelseskapaciteten skal være passende for den potentielle fejlstrøm.
- Overvej at skifte frekvens:Hyppige omskiftningsapplikationer kræver passende mekanisk og elektrisk udholdenhed.
- Tjek installationskonfigurationen:Bekræft, om afbryderen vil blive installeret i et passende mellemmonteret, dobbeltlags eller fast skabsarrangement.
- Vurder miljøforhold:Temperatur, luftfugtighed, højde, vibrationer og elektromagnetisk interferens bør overvejes før bestilling.
- Bekræft kontrolkrav:Bekræft, at betjeningsmekanismen og styrekredsløbet er kompatible med det overordnede koblingssystem.
- Gennemgå producentsupport:Teknisk dokumentation, installationsvejledning, reservedele og eftersalgssupport kan påvirke langsigtede driftsomkostninger.
Til indkøbsteams, der søger enKina VCB producent eller leverandør, teknisk dokumentation og applikationssupport er særligt vigtige. En pålidelig leverandør bør være i stand til at hjælpe købere med at verificere den elektriske klassificering, installationskonfiguration, miljøforhold og påtænkt anvendelse før produktion eller forsendelse.
Ofte stillede spørgsmål om vakuumkredsløbsafbryder VCB
Hvad er hovedformålet med en vakuumkredsløbsafbryder VCB?
En VCB bruges til at styre og beskytte mellemspændingselektriske kredsløb. Den kan afbryde normale belastningsstrømme og fejlstrømme inden for dens specificerede elektriske værdier, mens den bruger en forseglet vakuumafbryder til lysbueslukning.
Hvorfor bruger en VCB vakuum som lysbueslukkende medium?
Vakuum giver et stærkt isolerende miljø efter kontaktadskillelse og hjælper med at undertrykke den elektriske lysbue hurtigt. Dette muliggør kompakt konstruktion, lave vedligeholdelseskrav og pålidelig afbrydelsesydelse.
Er en VCB egnet til hyppig skift?
Ja. VCB-teknologi er velegnet til applikationer, der kræver gentagen drift, fordi kontaktslid under strømafbrydelse er relativt lavt. Toonices produktinformation indikerer nominel strømbrudsydelse, der overstiger 5.000 operationer for dets refererede produkt.
Hvilket spændingsområde kan en VCB dække?
Det passende spændingsområde afhænger af den specifikke model. Toonice beskriver VCB-applikationer, herunder 3-10 kV indendørs trefasede AC-systemer og refererer til bredere applikationer såsom 11-33 kV. Købere bør bekræfte den nøjagtige nominelle spænding for den valgte model før køb.
Kræver en vakuumafbryder regelmæssig vedligeholdelse?
VCB'er kræver generelt mindre vedligeholdelse af lysbueslukkende medium, fordi afbryderen er forseglet og bruger vakuum i stedet for olie. Den komplette afbryder- og koblingsanordning kræver dog stadig passende inspektion, test, mekaniske kontroller og vedligeholdelse i henhold til producentens instruktioner og gældende elektriske standarder.
Kan VCB'er bruges i distributionssystemer for vedvarende energi?
Egnede VCB'er kan indbygges i vind- og solcelle-relaterede distributionssystemer. Konstruktører bør dog evaluere transiente forhold, elektromagnetisk interferens, beskyttelseskoordinering, miljøeksponering og de elektriske egenskaber for hele systemet.
Konklusion
En Vakuum Circuit Breaker VCB kombinerer vakuumafbrydelsesteknologi, kompakt konstruktion, hurtig lysbueslukning, lave vedligeholdelseskrav og stærk koblingsudholdenhed, hvilket gør den til en effektiv løsning til mange mellemspændingsstrømdistributionsapplikationer. For industrianlæg, transformerstationer, kraftanlæg, minedrift og egnede vedvarende energisystemer kræver valg af den korrekte VCB omhyggelig evaluering af spænding, strøm, fejlniveau, koblingsfrekvens, installationskonfiguration og miljøforhold. Hvis du køber en pålidelig VCB til et nyt projekt eller udskifter eksisterende mellemspændingsbeskyttelsesudstyr,kontakt oshos Toonice for at diskutere din ansøgning, tekniske krav og passende vakuumafbryder VCB-løsning.
