Amerikansk type præfabrikation understation

Kendt som en af ​​de mest konkurrencedygtige producenter og leverandører af amerikanske præfabrikerede understationer, har vi vores egen fabrik, og vi kan give dig ikke kun de nyeste produkter designet i moderigtig stil, men også en prisliste og tilbud. Kabinettet til American Type Prefabrication Substation består primært af en base, sidepaneler, skillevægge, døre og et topdæksel. Interiøret er opdelt i tre kamre: højspænding, transformer og lavspænding.

Højspændingskammeret vedtager et pålideligt kompakt design med omfattende anti-fejlfunktions-spærrefunktioner, hvilket sikrer høj pålidelighed og nem vedligeholdelse. Det kan udstyres med terminalbelastningsafbrydere, kredsløbsnetværk og andre højspændingskoblingsenheder.

Transformatorkammeret rummer transformere af olie- eller tørtype med en kapacitet på op til 1600Kvar og en nominel spænding på 12/0,4KV. Udstyret med isolerende beskyttelsesnet understøtter den naturlig eller tvungen ventilation. Valgfri automatiske temperaturregulatorer, rumtemperaturovervågning og ventilationsanordninger, der automatisk tænder/slukker, er tilgængelige efter behov.

Lavspændingskammeret inkluderer standardkonfigurationer til strømfordeling, måling og reaktiv effektkompensation. Det kan tilpasses til at designe sekundære styrekredsløb og antallet af udgående linjer i henhold til projektets krav.

Funktioner og applikationer

Fuldt isoleret, fuldt lukket, vedligeholdelsesfri, pålideligt at sikre personlig sikkerhed;

Kompakt struktur, volumen er kun 1/3 - 1/5 af den samme - kapacitet europæisk - stil transformer, med lav højde;

Kan vedtage split-box-struktur for at undgå forurening af olien i transformatorolietanken;

Højspændingssiden vedtager dobbeltsikringer for fuld rækkevidde beskyttelse, hvilket i høj grad reducerer omkostningerne;

Kan bruges i sløjfe-netværk eller terminal, og kabelhovedet kan straks sættes i og trækkes ud ved 200A belastningsstrøm;

Huset anvender honeycomb-type dobbeltlags kompositplade, som har funktionen til at isolere og aflede varme;

Lavspændingssiden er udstyret med en elektronisk fasetabsbeskyttelse. Når der opstår unormal spænding i systemet, kan det hurtigt afbryde den indgående hovedafbryder;

Højspændingssideolie - nedsænket belastningskontakt eller SF6 belastningskontakt kan motoriseres opgraderet, hvilket lægger et fundament for at realisere distributionsnetværksautomatisering;

Bruger olie - nedsænket S9 eller bedre - ydeevne S11 serie transformere.

Toonice American Type Prefabrication Substation (ZGS13-seriens integrerede transformerstationer) har et lille fodaftryk, nem installation og vedligeholdelse, lav støj, lavt tab, anti-tyveri design, fuld beskyttelse og stærk overbelastningskapacitet. De er velegnede til anvendelse i nye boligområder, grønne områder, parker, stationer, hoteller, byggepladser, lufthavne og andre lignende steder.

Brugsmiljø

1. Højde: ikke over 1000m;

2. Omgivelsestemperatur: -35 ℃ ~ +40 ℃;

3. Relativ luftfugtighed: dagligt gennemsnit ikke mere end 95%, månedligt gennemsnit ikke mere end 90%;

4. Installationssted: et sted fri for brand, eksplosionsfare, kemisk ætsende gasser, med god ventilation og jordhældning ikke mere end 3°;

Bemærk: Når du bestiller dette produkt ud over de ovenfor angivne betingelser, bedes du kontakte vores firma.

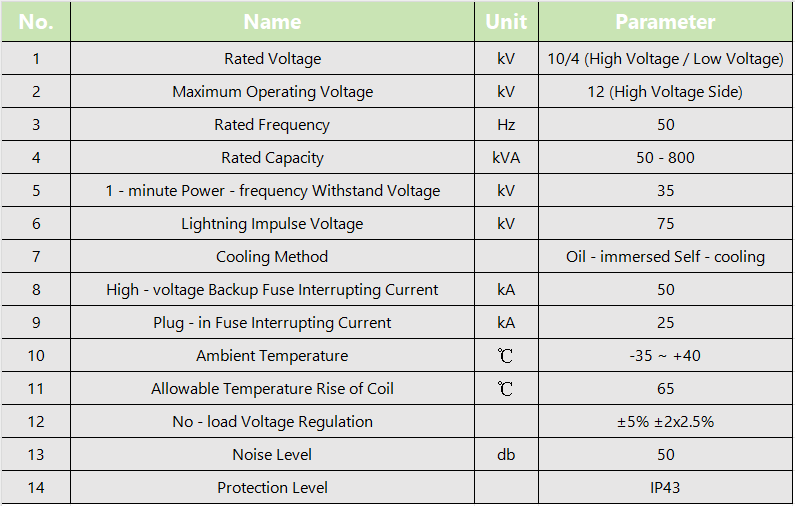

Teknisk parameter

American Type Prefabrication Substation tilbyder avancerede funktioner og alsidige applikationer, hvilket gør den til en værdifuld løsning til moderne elektrisk distribution og strømstyringsbehov.
