Hvad er arbejdsprincipperne og funktionerne af magttransformatorer?

2025-02-05

Arbejdsprincip aftransformer


For det første er vi nødt til at forstå, hvordan Transformers fungerer. Faktisk er princippet bag dette ikke kompliceret, men det kræver en vis grundlæggende viden om elektromagnetik.


Når den primære vikling af en transformer er tilsluttet en viklingskilde, strømmer strømmen i viklingen og genererer magnetisk flux. Denne magnetiske flux vil passere gennem jernkernen, hvilket får vekslende magnetisk flux til at blive genereret i jernkernen. Denne proces er som at konvertere elektrisk energi til magnetisk energi. Derefter vil denne vekslende magnetiske flux samtidig være knyttet til både de primære og sekundære viklinger (dvs. den sekundære vikling). På grund af virkningen af ​​elektromagnetisk induktion genereres inducerede elektromotoriske kræfter med den samme frekvens i de primære og sekundære viklinger.


Hvis den sekundære vikling er forbundet til belastningen på dette tidspunkt, vil strømmen strømme gennem belastningen under virkningen af ​​induceret elektromotorisk kraft, og den magnetiske energi i jernkernen omdannes tilbage til elektrisk energi. Dette er den proces, hvorpåTransformatorerBrug princippet om elektromagnetisk induktion til at overføre elektrisk energi fra strømkilden til belastningen.

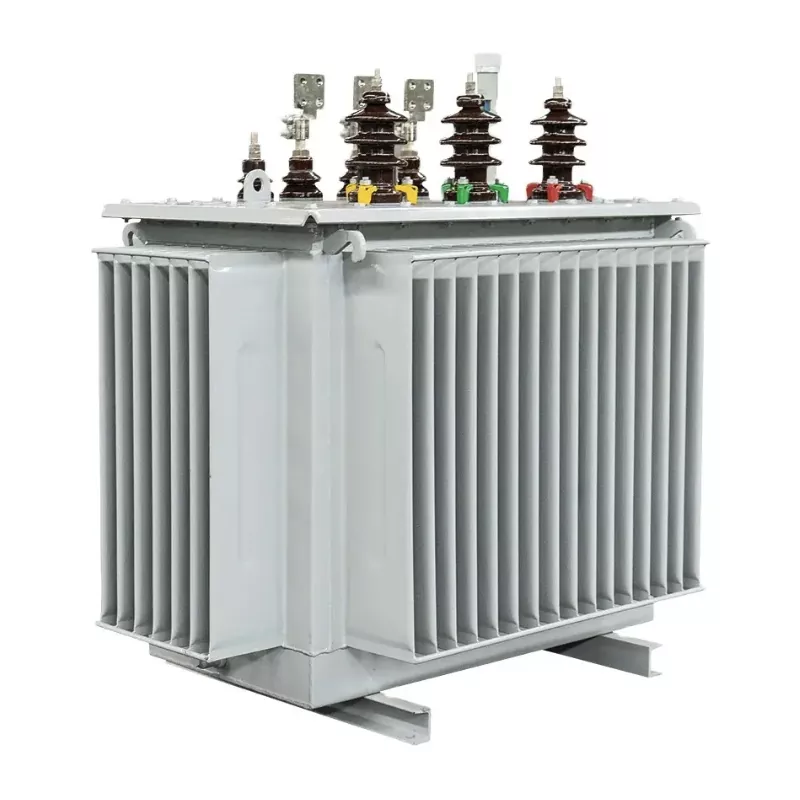

Oil Immersed Transformer


Funktionen af ​​entransformer


Fra et bredt perspektiv er transformere en uundværlig del af elsystemet. Dets hovedfunktion er at transmittere elektrisk energi uden at ændre sin frekvens, og det er en statisk energikonverter. I kraftsystemet er transformatorens samlede kapacitet cirka 9 gange eller mere den samlede kapacitet for generatorer. Dets hovedfunktion er at øge eller reducere spændingen af ​​elektrisk energi i kraftsystemet for at lette den rationelle transmission, distribution og anvendelse af elektrisk energi.


Ved transmission af elektrisk energi af den samme effekt, jo højere spænding, jo mindre er strømmen og jo mindre effekttabet på transmissionslinjen; På samme tid kan tværsnitsområdet for transmissionslinjer også reduceres og derved reducere mængden af ​​metal, der bruges i ledningerne. Dette er vigtigheden afTransformatoreri elsystemet.


Single Phase Pole Transformer


Transformatorerkan opdeles i flere kategorier baseret på deres forskellige funktioner:


Strømtransformator: Brugt hovedsageligt til at øge og reducere spænding i kraftoverførsel og distributionssystemer. Vi hører ofte og kommer i kontakt med dette udtryk. Men i virkeligheden henviser vi undertiden til transformere med lavspændings sekundære viklinger som distributionstransformatorer.


Instrumenttransformatorer, såsom spændingstransformatorer og nuværende transformatorer, bruges hovedsageligt til måling af instrumenter og relæbeskyttelsesenheder. Denne kategori er muligvis ikke kendt for nykommere, men faktisk kommer vi ofte i kontakt med den.

Testtransformator: i stand til at generere højspænding og udføre højspændingstest på elektrisk udstyr. Dette er også noget, vi ofte kommer i kontakt med.


Specielle transformere: inklusive elektriske ovntransformatorer, ensrettertransformatorer, regulering af transformatorer, kapacitive transformatorer, fase-skiftende transformatorer osv. Med udviklingen af ​​nye energi og energilagring er de typer af specielle transformere konstant stigende, såsom brintproduktionstransformatorer, der også hører til specielle transformere.
