GCK lavspænding tilbagetrækkelig switchgear

Toonice's GCK Low -spændingstegning - Out Switchgear er sammensat af to dele: Power Distribution Center (PC) Skab og Motor Control Center (MCC) kabinet. Det gælder for strømbrugere som kraftværker, stationer og industrielle og minedriftsvirksomheder i et strømforsyningssystem med AC 50Hz, en maksimal driftsspænding på op til 660V, og en maksimal driftsstrøm på op til 3150A, der bruges til strømkonvertering, distribution og kontrol af strøm - distributionsudstyr såsom strømfordeling, motorisk kontrol og lys.

Funktioner

1. Strukturelle funktioner: GCK Low -spændingsafbrydere vedtager en samlet kombineret struktur med modulær hulinstallation med stærk universalitet af komponenter og høj standardisering. Den øverste del af kabinettet er buskammeret, fronten er det elektriske kammer, og det bageste er kabelindløbet - udløbskammeret. Hvert kammer er isoleret af stålplader eller isolerende plader for at sikre sikkerhed.

2. Betjeningstilstand: Hovedbusslinjen for GCK Low - Spændingsafbryderen er placeret øverst på skabet. Dette design var mere almindeligt i det tidlige stadium, men på grund af begrænsninger i materialestyrke og operationel bekvemmelighed er det gradvist blevet erstattet af mere avancerede modeller.

3. applikationsscenarier: GCK Low - Spændingskontakt er velegnet til kraftværker, stationer og kraftafdelinger af fabrikker og virksomheder, der hovedsageligt bruges til at modtage og distribuere elektrisk energi.

4. Beskyttelsesniveau: Beskyttelsesniveauet for GCK Low -spændingskontakt er IP30. Brugere kan også vælge et beskyttelsesniveau mellem IP20 og IP40 i henhold til miljøkrav.

Brugsmiljø

1. Højde: Ikke over 2000 m.

2. Omgivelsestemperatur: Temperatur ikke højere end +40 ° C, med gennemsnitstemperaturen inden for 24 timer, der ikke overstiger +35 ° C, og omgivende lufttemperatur ikke lavere end -50 ° C.

3. atmosfæriske forhold: ren luft, relativ fugtighed på højst 50% ved +40 ° C; Højere luftfugtighed tilladt ved lavere temperaturer (f.eks. 90% ved +20 ° C).

4. ingen eksponering for brand, eksplosionsfare, alvorlig forurening, kemisk korrosion eller intens vibration.

5. Hældning fra den lodrette overflade, der ikke overstiger 5 °.

6. Velegnet til transport og opbevaring ved -25 ° C ~ +55 ° C, ikke overstiger +70 ° C for kort tid (≤24h).

Bemærk: Se vores firma, hvis du bestiller ud over ovenstående - specificerede betingelser.

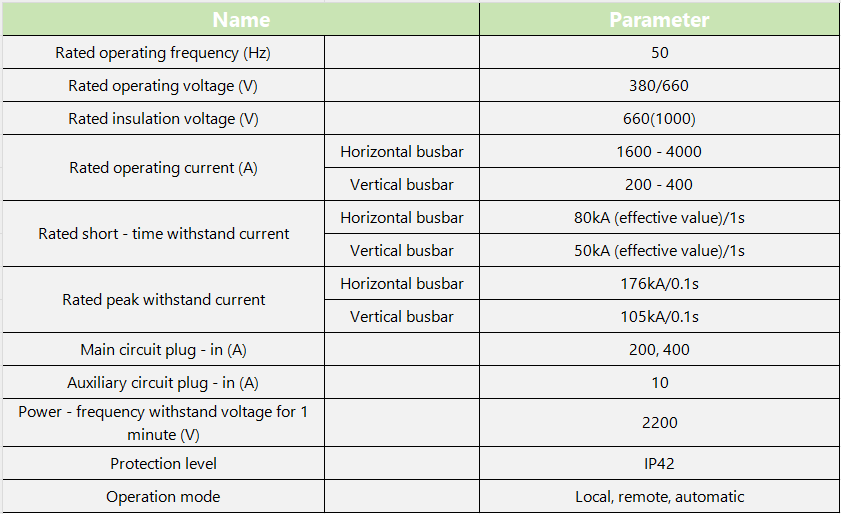

Teknisk parameter

GCK -lavspændingens tilbagetrækkelige switchgear kombinerer avancerede funktioner med alsidige applikationer, hvilket gør det til en værdifuld løsning for en lang række strømdistributionsbehov.
