GCS lavspænding tilbagetrækkelig switchgear

Toonice's GCS lavspændingsafbryder har et integreret modulært design, der muliggør effektiv strømfordeling og fleksibel ekspansion. Konstrueret med materialer af høj kvalitet sikrer det pålidelig drift, høj beskyttelsesvurdering og stabil ydeevne. Støttet af streng kvalitetskontrol tilbyder produktet fremragende kvalitet til konkurrencedygtige priser, der understøtter ODM/OEM -tilpasning til at imødekomme forskellige applikationsbehov og hjælpe kunderne med at opnå optimal balance mellem omkostninger og effektivitet.

Send forespørgsel

Produkt beskrivelse

GGD-lavspændingskompletten Switchgear er specielt designet til strøm- og metallurgiindustrier med fremragende brudkapacitet til at sikre stabil kraftoverførsel og distribution. Dens kernefordel ligger i stærk komplet sætkapacitet, integrering af funktioner i strømdistributionskabinetter, PLC -kontrolskabe, frekvensomdannelsesskabe osv. Og understøttelse af tilpasning til at imødekomme forskellige behov. Vores GGD-lavspændingskompletten Switchgear overholder nationale standarder, har et enkelt og elegant hvidt udvendigt, giver hurtig logistik, omfattende service og pålidelig eftersalgsstøtte. Uanset hvor du er, tilbyder vi landsdækkende levering.

Brugsmiljø

1. Miljøtemperatur: Ikke højere end +40 ° C, ikke lavere end -5 ° C; Den gennemsnitlige temperatur inden for 24 timer må ikke overstige +35 ° C. Når der overskrides, kræves dering -operation pr. Faktiske betingelser.

2. højde: må ikke overstige 2000 m; til indendørs brug.

3. atmosfæriske forhold: Relativ fugtighed af den omgivende luft overstiger ikke 50% ved +40 ° C. Ved lavere temperaturer (f.eks. 90% ved +20 ° C) er der tilladt højere luftfugtighed. Overvej kondensationsrisici som følge af temperaturændringer.

4. installation: Hældning fra lodret plan ≤ 5 °, og hele kabinetarrayet skal være relativt fladt (overholder GBJ232 - 82 standard).

5. Placering: Installer steder fri for alvorlig vibration, påvirkning og miljøer, hvor elektriske komponenter ikke lider unødig korrosion.

Bemærk: Se vores firma, hvis du bestiller ud over ovenstående - specificerede betingelser.

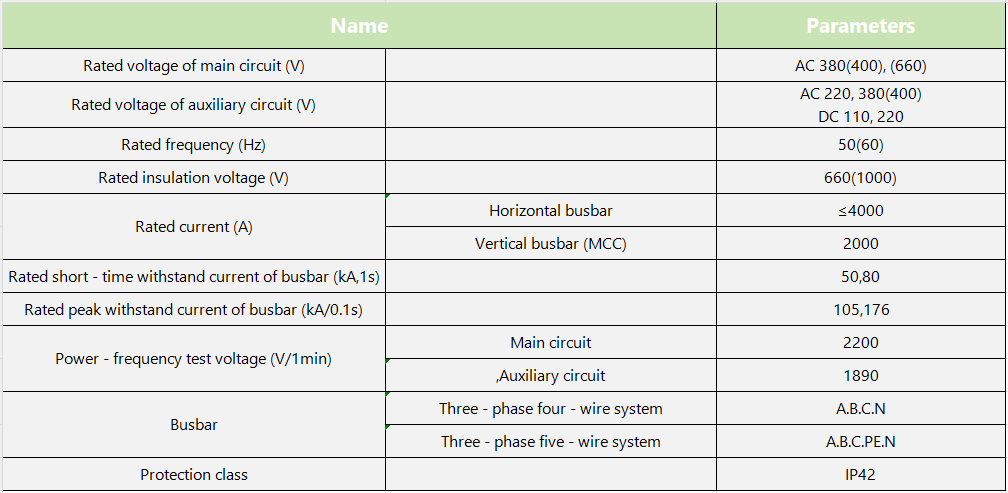

Teknisk parameter

Hovedstruktur

Hovedrammen er konstrueret med 8MF - Type Open - Section Steel. To sidefas på stålet har montering af huller med moduler på 20 mm, 100 mm og φ9,2 mm, hvilket muliggør fleksibel og praktisk intern installation.

Hovedrammens samlingsform er designet i to typer: fuldt ud - samlet struktur og delvis (side -ramme og tværbjælke) svejset struktur, som brugerne kan vælge.

Hvert funktionelt rum på enheden er gensidigt isoleret. Disse rum er opdelt i funktionelle enhedsrum, busbar rum og kabelrum, med hvert rums funktion relativt uafhængigt.

Den horisontale hovedbusbus vedtager en bagerste horisontalt arrangement for at forbedre dens modstand mod elektrodynamisk kraft, en grundlæggende foranstaltning, der sikrer, at enhedens hovedkredsløb har høj kort -kredsløbsstyrke.

Kabelsrummets design giver kabler mulighed for at komme ind og afslutte bekvemt fra top og bund.

GCS -lavspændingsudbyttet switchgear tilbyder avancerede funktioner og alsidige applikationer, hvilket gør det til et fremragende valg for en lang række strømdistributionskrav.
