KYN28-12 Armored aftagelig AC Metal lukket switchgear

Toonice er en førende producent, der er kendt for sin fremragende KYN28-12, pansrede aftagelige AC Metal lukket switchgear. Vores avancerede produktionsfacilitet i Kina er forpligtet til at levere høj kvalitet og pålidelige løsninger, der opfylder de strenge standarder for moderne energisystemer. Med en forpligtelse til konkurrencedygtige priser og pålidelig levering er vi ivrige efter at etablere et langsigtet partnerskab med dig i Kina!

Send forespørgsel

Produkt beskrivelse

Toonice 11kV Ring Hovedenhed Kyn28-12 Armored aftagelig AC Metal-lukket switchgear er velegnet til 3,6-12 kV trefaset AC 50Hz strømnettet, der bruges til at modtage og distribuere elektrisk energi og til at kontrollere, overvåge kredsløb. Kan bruges i enkelt busbar, enkelt busbarsektionssystem eller dobbelt busbar -system. The switchgear complies with IEC298 "AC metal-enclosed switchgear and control equipment with rated voltages above 1kV and 52kV and below", IEC694 "Common clauses for high-voltage switches and control equipment", my country's "GB3906 3-35kV AC metal-enclosed switchgear" and DIA04 "Indoor "Ordering Conditions for AC High Voltage Switchgear", German DIN.VDE0670 "AC Switchgear med nominel spænding over 1 kV" og andre standarder.

Funktion:

KYN28 - 12 Armored Movable AC Metal - Lukket switchgear (i det følgende benævnt SwitchGear) er et nyt typen produkt uafhængigt designet og udviklet af vores virksomhed baseret på absorberende avancerede indenlandske fremstillingsteknologier. Det kan erstatte forskellige gamle Metal -metal - lukkede switchgears, såsom Kyn1 - 12, Jyn2 - 12 serieprodukter. Dette produkt har følgende forskellige fordele:

Produktets indkapsling er fuldstændigt samlet med bolte, som har høj mekanisk styrke og effektivt sikrer produktets integritet og æstetik. Skabsdøren er belagt med plastsprøjtning, som har stærk påvirkning - modstand og korrosion - modstand. Produktindkapslingen har et beskyttelsesniveau på IP4X. (Det kan ændres til en jernplade i henhold til kundens krav.)

Kontakten af dette produkt kan udstyres med VD4 -typen vakuumafbryder produceret af ABB, C3 -serien Fixed -type belastningskontakt og kan også konfigureres med en række indenlandske serie vakuumkredsløbsbrydere (såsom VS1, VH1, VK, Zn28) til at erstatte lignende udenlandske produkter.

Uanset hvilken afbryder, der vælges, kan luftisoleringsafstanden for dens ledere garanteres være større end 125 mm, og den sammensatte isolering er større end 60 mm. Disse kredsløbsbrydere har alle de unikke fordele ved lang levetid, lave vedligeholdelseskrav og lille størrelse.

Brugsmiljø

1. Omgivelsestemperatur: Øvre grænse +40 ° C, nedre grænse -10 ° C.

2. Relativ fugtighed: Dagligt gennemsnit ikke mere end 95%, månedligt gennemsnit ikke mere end 90%.Faciliteter.

3. højde: ikke over 1000 m.

4. Jordskælvsbestandighed: Ikke overskridelse af størrelsen 8.

5. placeringer fri for ild, eksplosionsfare, alvorlig forurening, kemisk korrosion og voldelig vibration.

Strukturelle træk ved switchgear

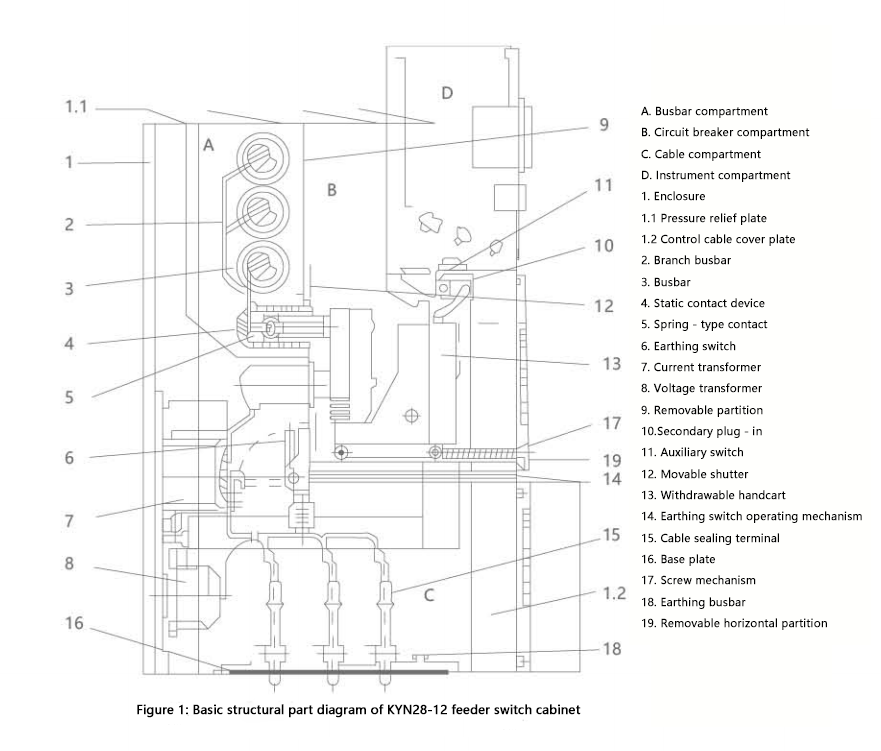

Switchgear er designet i overensstemmelse med det pansrede metal - lukket switchgear i GB3906 - 91. Som vist i figur 1 består switchgear af to hoveddele: et fast kabinetskrop og en tilbagetrækkelig komponent (almindeligvis kendt som en håndvogne). Kabinettets kabinet og partitionerne i hver funktionel enhed er forbundet med bolte. Beskyttelsesniveauet for switchgear -kabinettet er IP4X, og når døren af strømafbryderen er åbent, er beskyttelsesniveauet IP2X. SwitchGear kan udstyres med en vakuumafbrydere -håndvogne eller en fastbelastningskontakt. Det har funktionelle ordninger, såsom overhead indgående (udgående) linjer og kabeludgående linjer. SwitchGear kan installeres i et dobbelt -kabinetarrangement, det vil sige tilbage - til - tilbage eller ansigt - til - ansigt dobbelt - række arrangement.

Kyn28-12 pansrede aftagelige AC-metal lukket switchgear kombinerer avancerede funktioner med alsidige applikationer, hvilket gør det til en værdifuld løsning for en lang række strømdistributionsbehov.
