XGN15 Indendørs Ac Metal Lukket Ring Switchgear

TOONICE er en førende producent og leverandør, vi leverer XGN15 Indoor Ac Metal Closed Ring Switchgear i høj kvalitet til grossister over hele verden. Vi har de nyeste designs til billige priser. TOONICEs XGN15 Indendørs Ac Metal Closed Ring Switchgear bruger SF6 belastningsafbryder og lastafbrydersikringskombination som hovedafbryder, og hele kabinettet vedtager luftisolering, velegnet til distributionsautomatisering. Det er et kompakt og udvideligt komplet sæt distributionsudstyr. Det kan bruges i vid udstrækning i konstruktion og renovering af bystrømsnet, velegnet til distributionssystemer i industri- og minevirksomheder, højhuse, boligområder, hospitaler, skoler, parker osv. Det bruges hovedsageligt til at modtage og distribuere elektrisk energi, hovedsageligt til ringnetværksstrømforsyning og terminalstrømforsyning, og er også velegnet til installation i præfabrikerede transformerstationer.

Arbejdsmiljø:

Omgivelsestemperatur: +4500T

Relativ luftfugtighed:

Dagligt gennemsnit < 95 %

Månedligt gennemsnit < 90 %

Højde: <1000m

Stødsikker: Niveau 8

*Alvorlige vibrationer og stød, samt ingen brand, kemisk korrosion, eksplosionsfare

Håndhæve standarden:

GB 3960-2006          "3,6 kVw40,5kV AC Metalindkapslet koblingsudstyr og kontroludstyr"

IEC 60298-1990       "AC metalindkapslet koblingsudstyr og kontroludstyr med nominel spænding over 1kv til 52kV og derunder"

GB/T11022-2011      "Fælles tekniske krav til standarder for højspændingskoblingsudstyr og kontroludstyr"

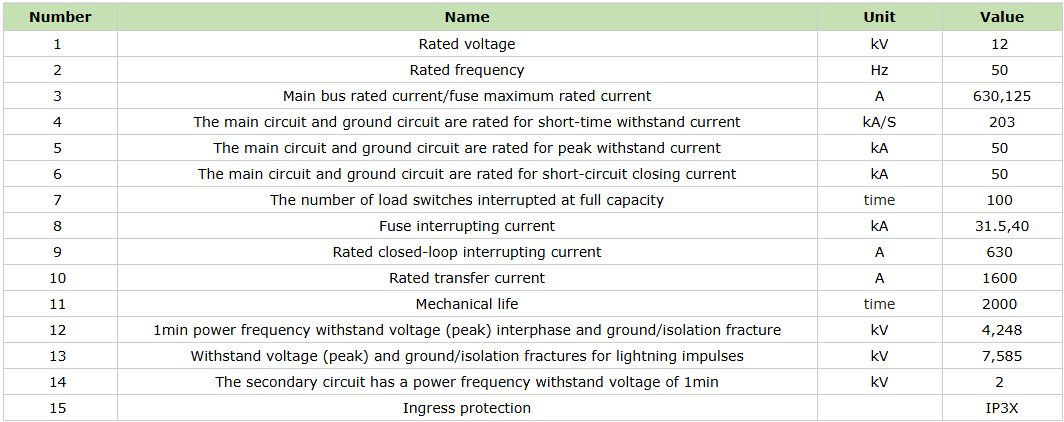

Tekniske parametre:

Produktegenskaber:

1.SF6-ringhovedenhed er let at kombinere og udvide, med en lille volumen, sikker og pålidelig;

2. Ved at bruge SF6-gas som isolerings- og lysbueslukningsmedium sikrer den roterende lysbueslukningsmetode med konstant magnetfelt, at dens lysbueslukningsevne ikke påvirkes af lysbuestrømmens størrelse, med god brydeydelse, lav overspænding, lang elektrisk levetid og vedligeholdelsesfri lysbuekammerslukning;

3. Det kan have tre arbejdsstationer, flere funktioner og kan udstyres med miniaturiserede trykmålere;

4. Enkel at betjene, yderst pålidelig betjeningsmekanisme og låsemekanisme;

5. Efter at have bestået den nominelle brudtest af SF6-gas nul manometertryk, er den funktionelle margin stor, og muligheden er ekstrem høj;

6. Jordingskontakten har kortslutningsåbning og -lukningsfunktioner, der overholder nationale standarder;

7. Skabet er lavet af importeret aluminiumbelagt zinkplade stemplet og formet ved hjælp af en samlet struktur, der er robust og modstandsdygtig over for deformation.

Produktstruktur:

1.overordnet struktur

Ringhovedenheden er sammensat af samleskinnerum, belastningsafbryder (eller afbryderrum), kabelrum, betjeningsmekanisme, sammenlåsningsmekanisme, lavspændingskontrolrum og måle- eller målekredsløb. Hvert rum er opdelt af stålplader for at undgå fejl, der påvirker tilstødende rum.

2.skinnerum

Skinnerummet er indrettet i toppen af ​​skabet, hvor hovedskinnerne er forbundet med hinanden og løber gennem hele rækken af ​​koblingsanlæg. Samleskinnen er placeret vandret og kan nemt udvides.

3. Hovedafbryderrum

Lastafbryderrum: Der er installeret en lastafbryder i omskifterrummet. Belastningskontaktens skal er lavet af epoxyharpiksstøbning og fyldt med SF6-gas som lysbuesluknings- og isoleringsmedium. Der er to gennemsigtige varmpressede plast endehætter ved betjeningsakselens udgangsende, gennem hvilke kontaktstatus kan observeres. SF6 gasdensitetsmålere eller gasdensitetsmålere med alarmkontakter kan installeres i omskifterrummet efter kundens krav.

Afbryderrum: Afbryderrummet er placeret i midten af ​​skabet og kan udstyres med specialiserede vakuumafbrydere eller SF6-afbrydere efter kundens behov. Dens brydekapacitet kan imødekomme normale koblings- og filialnetværksoperationer samt bryde kortslutningsstrømme i særlige situationer. Vakuumafbrydere er særligt velegnede til hyppig drift af netværkssystemer. Afbryderen er udstyret med en fjederbetjent mekanisme, som har en genlukkefunktion, pålidelig drift og lang levetid.

4. Kabelrum

Kabelrummet bruges hovedsageligt til kabelforbindelse, hvilket gør det muligt at forbinde enkeltleder eller trelederkabler ved hjælp af det enkleste uskærmede kabelhoved. Samtidig kan den rigelige plads også rumme komponenter som lynafledere, strømtransformere og jordafbrydere. Skabsdøren er designet i henhold til standarder og har observationsvinduer og sikkerhedslåseanordninger, og kabelrumsgulvet er udstyret med tætningsdæksler og passende størrelse kabelklemmer med beslag. Den forreste ramme på kabelrumsgulvet kan fjernes for nem kabelinstallation.

5. Betjeningsmekanisme, sammenlåsningsmekanisme og lavspændingskontrolrum

Lavspændingskammeret med sammenlåsning fungerer også som kontrolpanel. Lavspændingsrummet er udstyret med en fjederbetjent mekanisme med positionsindikatorer og mekaniske låseanordninger, samt hjælpekontakter, udløsespoler, nødudløsningsmekanismer, kapacitive strømførende displayenheder, nøglelåse og elektriske betjeningsanordninger. Samtidig kan lavspændingsrummet også bruges til at installere styrekredsløb, optageinstrumenter og beskyttelsesrelæer. Det 750 mm brede kabinet har to identiske lavspændingsrum, der kan rumme mere tilbehør.

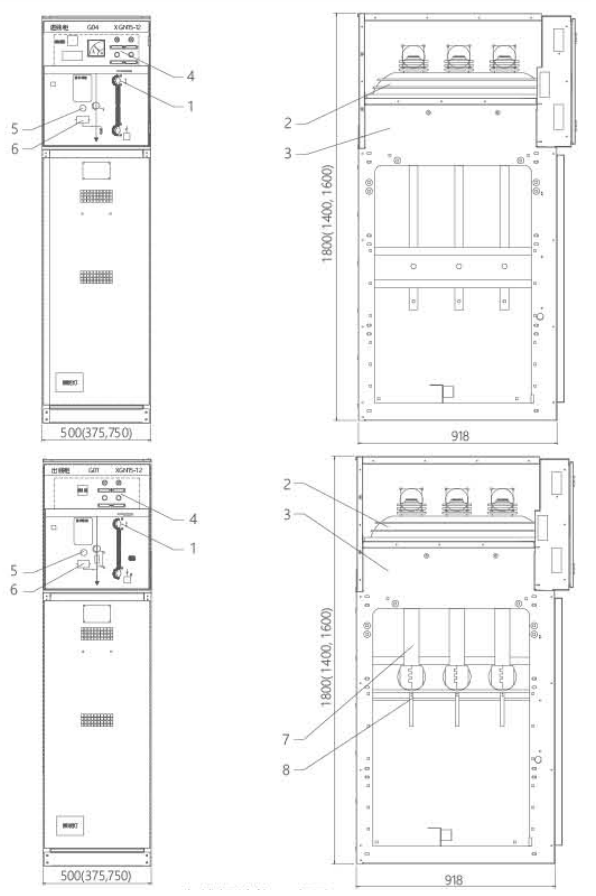

Strukturdiagram

Ansøgninger:

1. Strømdistributionssystemer: Anvendes i strømdistributionsnetværk til at kontrollere og beskytte elektriske kredsløb, hvilket sikrer stabil og pålidelig strømforsyning.

2. Industrielle faciliteter: Anvendes i industrielle miljøer til at styre højspændingskredsløb og give effektiv beskyttelse af maskiner og udstyr.

3. Kommercielle bygninger: Installeret i kommercielle bygninger for at håndtere højspændingselektrisk distribution og øge systemsikkerheden.

4. Understationer: Anvendes i elektriske understationer til at koble og isolere højspændingskredsløb, hvilket sikrer sikker og effektiv drift.

5. Vedvarende energiinstallationer: Ansat i vedvarende energisystemer, såsom sol- og vindmølleparker, til at styre strømdistribution og beskytte højspændingskomponenter.

6. Forsyningsselskaber: Bruges af forsyningsselskaber til at kontrollere og beskytte elektriske netværk, hvilket sikrer pålidelig strømforsyning og systemstabilitet.

7. Koblingsrum: Integreret i omstillingsrum for at styre og kontrollere elektrisk distribution i lukkede rum.

8. Datacentre: Anvendes i datacentre til at håndtere højspændingsstrømfordeling og sikre sikkerheden og pålideligheden af ​​kritisk elektronisk udstyr.

XGN15Indoor Ac Metal Closed Ring Switchgear tilbyder robuste, pålidelige og effektive løsninger til styring af elektriske højspændingssystemer på tværs af forskellige applikationer. Dens avancerede funktioner og holdbare konstruktion gør den til en nøglekomponent i moderne strømfordelings- og beskyttelsessystemer.
