Kyn61-40.5 Armored aftagelig AC Metal lukket switchgear

Kyn61 - 40.5 Armored Movabel - Type AC Metal - Lukket switchgear (i det følgende benævnt SwitchGear) er en indendørs komplet effekt - Distributionsindretning til tre -fase AC -effekt med en frekvens på 50Hz og en nominel spænding på 40,5 kV.

Det bruges til at modtage og distribuere elektrisk energi i kraftværker, stationer og industrielle og minedrift. Det kan kontrollere, beskytte og overvåge kredsløbet og er også anvendeligt på steder med hyppige operationer. Denne switchgear overholder standarder som GB3906 - 2006, GB/T11022 - 1999 og DL/T 404 - 2007.

Funktioner af Kyn61-40.5 Armored aftagelig AC Metal lukket switchgear

1. kabinetstrukturen er af samlet type, og afbryderen vedtager en håndvoghart -type struktur.

2. det er udstyret med en ny komposit af typen - isoleret vakuumafbryder, der har god udskiftelighed og enkel udskiftning.

3. håndvogdrammen er udstyret med en bly -skrue og møtrikpropulsionsmekanisme, der muliggør let bevægelse af håndvoget og forhindrer skader på fremdrivningsstrukturen på grund af forkertoperation.

4. Alle operationer kan udføres med lukket kabinetdør.

5. Samlåserne mellem hovedkontakten, håndvogne og switchgear -kabinettet vedtager obligatoriske mekaniske sammenkoblingsmetoder for at opfylde funktionerne "fem - forebyggelse".

6. Kabelkammeret har rigelig plads og kan forbinde flere kabler.

7. En hurtig - jordskontakt bruges til jording og lukning af korte kredsløb.

8. Beskyttelsesniveauet er IP3X. Når døren til håndvogne er åben, er beskyttelsesniveauet IP2X.

9. Produktet overholder GB3906 - 2006, DL/T 404 - 2007, og henviser til International IEC298 -standarden.

Brugsmiljø

Omgivelsestemperatur: øvre grænse +40 ° C, og den gennemsnitlige værdi målt inden for 24 timer må ikke overstige 35 ° C, nedre grænse -10 ° C.

Højde: Ikke over 1000 m.

Relativ fugtighed: Den daglige gennemsnitlige værdi på højst 95%, den månedlige gennemsnitlige værdi, der ikke overstiger 90%.

Jordskælvsbestandighed: Ikke overskridelse af størrelsesorden 8.

Vanddamptryk: daglig gennemsnitlig værdi på højst 2,2 kpa, månedlig gennemsnitlig værdi, der ikke overstiger 1,8 kpa.

Placeringer uden ild, eksplosionsfare, alvorlig forurening, kemisk korrosion og voldelig vibration.

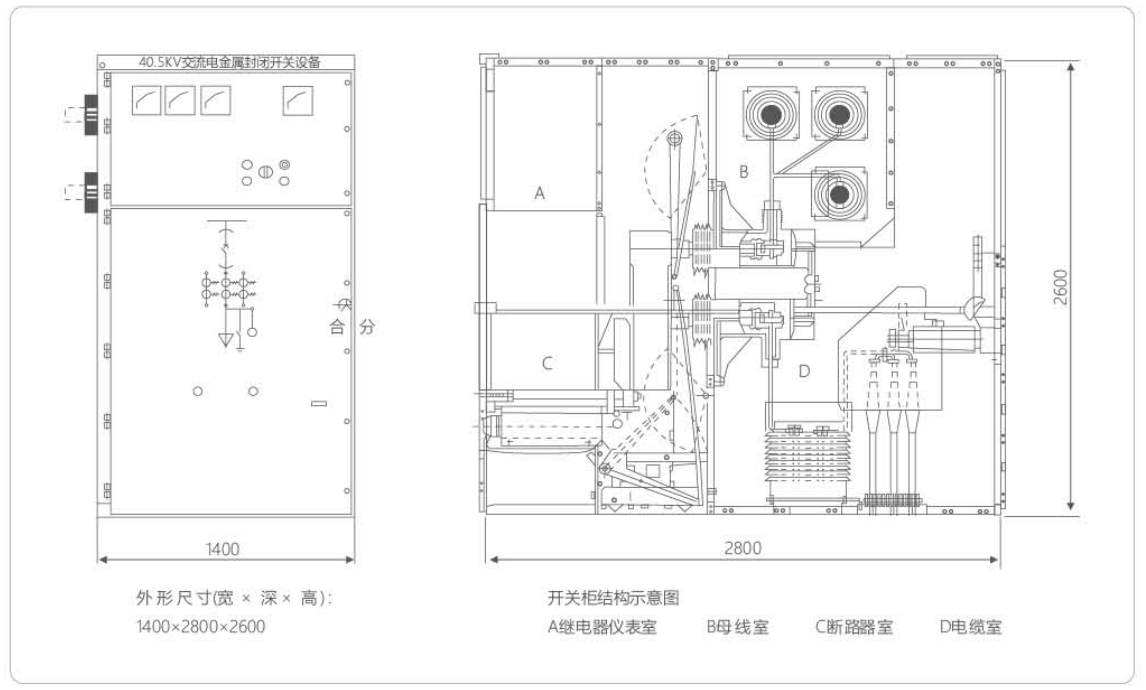

Teknisk parameter

Kyn61-40.5 Armored aftagelig AC-metal lukket switchgear kombinerer avancerede funktioner med alsidige applikationer, hvilket gør det til en værdifuld løsning for en lang række højspændingsbehovsbehov.
